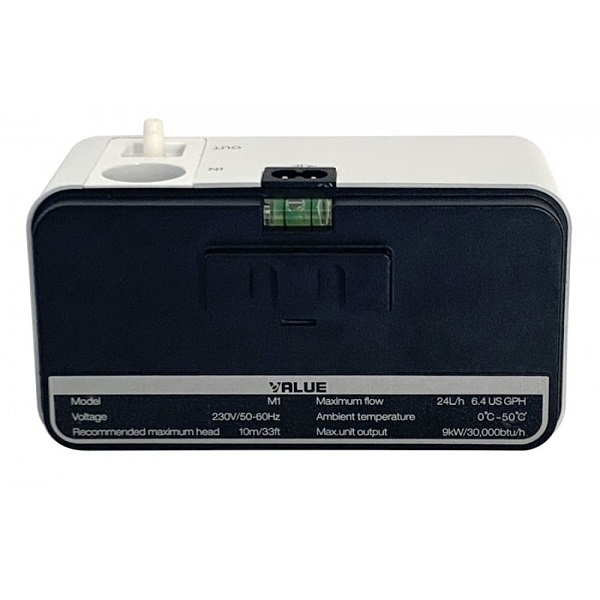

Pompa de condens VALUE M1

Pompa de condens VALUE M1 este o pompa monobloc compacta recomandata pentru unitati de climatizare cu capacitatea <30.000 BTU/h. Domeniul de utilizare: aparate de aer conditionat, dulapuri frigorifice, masini de gheata, dezumidificatoare si orice alte echipamente ce necesita evacuarea condensului la o inaltime mai mare decat cea a locului de montaj. NU O FOLOSITI pentru pomparea altor lichide corozive.

Avand o capacitate a rezervorului de 200ml, pompa va porni mai rar, asigurand o economie de energie si o durata de viata prelungita. Se recomanda verificarea si curatarea pompei de condens cel putin o data pe an.

Datorita tehnologiei motorului DC si a amortizoarelor sale, zgomotul generat in functionare este foarte redus (19dB(A) la distanta de 1m).

VALUE M1 este echipata cu un releu de protectie integrat. Odata ce nivelul de alerta al apei este depasit, acesta va intrerupe alimentarea aerului conditionat.

Specificatii tehnice pompa condens VALUE M1:

• Motor DC (ultra silentios)
• Alimentare 110-240V AC / 50-60 Hz
• Capacitate rezervor: 200 ml
• Debit maxim: 24 l/h la o inaltime de pompare de 2 m
• Inaltime maxima de refulare: 12 m cu un debit de 5 l/h
• Nivel de zgomot la 1 m: 19 dB(A)
• Temperatura ambianta de functionare: 0°C - 50°C
• Dimensiuni corp pompa: (lungime x latime x inaltime): 163 x 83 x 95 mm
• Diametru tub flexibil 7 mm: 1 lungime de 1 metru
• Lungime cablu de alimentare: 1 metru

ATENTIE!

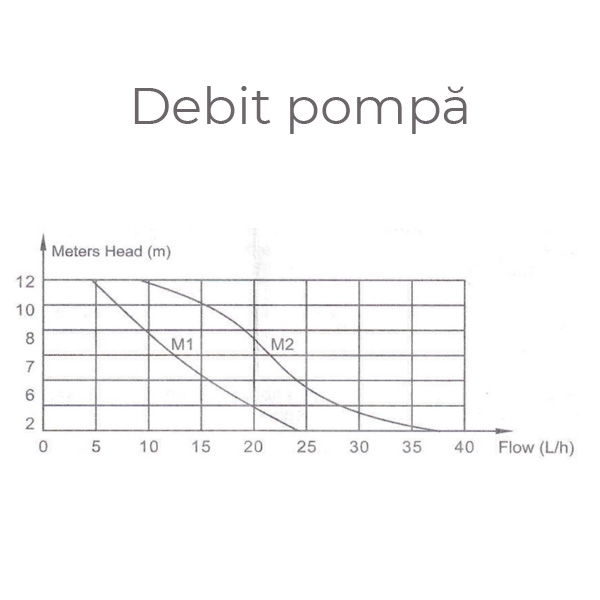

• Pentru a afla debitul pompei pentru o anumita inaltime de pompare, consultati graficul din imaginea 3 (mergeti pe curba M1)
• Pompa de condens este destinata exclusiv eliminarii apei condensate generata de echipamentele de conditionare a aerului si nu se foloseste pentru alte lichide corozive.
• Pompa nu poate fi scufundata in apa si folosita ca pompa de imersie.
• La instalare sau reglare, va rugam sa va asigurati ca pompa de condens nu este conectata la sursa de alimentare.
• Instalarea si intretinerea vor fi operate de profesionisti, pentru a evita aparitia oricarui pericol.
• Va rugam sa utilizati echipamentul doar in mediul interior si sa nu il folositi in mediu cu aburi de ulei si in special in mediu cu praf.
• Cand utilizati echipamentul, acesta trebuie sa functioneze doar in pozitie orizontala. De aceea va rugam sa verificati si sa reglati pozitia acestuia cu mini nivela ce este inclusa in pompa.
• Este necesara curatarea rezervorului de apa, a suprafetei electrodului de nivel al apei si a filtrului de bumbac de la intrarea apei la fiecare 6 luni. Daca se acumuleaza excesiv praf pe evaporatorul aparatului de aer conditionat, va rugam sa curatati si praful, operatie care se recomanda sa fie efectuata o data la 6 luni, respectiv primavara si toamna.
• Va recomandam sa instalati un cablu de alimentare independent pentru a asigura alimentarea continua a pompei.
• Va recomandam sa conectati corect conductele de intrare si de evacuare a apei in conformitate cu schema de pe suprafata pompei, iar inaltimea orificiului de evacuare a conductei de evacuare a apei nu trebuie sa fie mai mica de 2 m sub inaltimea de evacuare a apei, pentru a evita efectul de sifon.
• Va recomandam sa selectati o pompa de drenaj cu o capacitate de pompare corespunzatoare, in conformitate cu capacitatea frigorifica a echipamentului de conditionare a aerului utilizat, in caz contrar preaplinul de apa poate fi cauzat de esecul debitarii la timp a apei de catre pompa si in plus, pornirea frecventa si functionarea continua a motorului pot duce, de asemenea, la supraincalzire si defectiuni.
• Soneria incorporata va va alarma odata ce nivelul de avertizare este depasit. In acest caz, va rugam sa opriti aparatul de aer conditionat si sa chemati tehnicieni profesionisti pentru revizie.
• Va rugam sa nu asezati niciun element electric sau obiecte de valoare sub pompa pentru a evita pierderile din cauza intreruperii alimentarii electrice si a scurgerilor de apa.

Pompa de condens se livreaza cu manual de instalare si utilizare in limba romana.

Modalitatea de instalare a pompei de condens Value M1

NOTA: Pentru montajul unui aparat de aer conditionat sau pompa de caldura va mai pot fi necesare:

• console (set suporti) prindere unitate externa
• dibluri montaj console (pe perete cu izolatie termica)
• amortizoare vibratii montate intre unitatea externa si console
• teava cupru izolata
• furtun condens
• banda pentru matisat traseul frigorific
• banda izolatoare
• cablu alimentare AC (3x1,5 sau 3x2,5 - in functie de capacitatea aparatului)
• cablu de legatura dintre unitatea interna si cea externa (5x1,5 sau 5x2,5 - in functie de capacitatea aparatului)
• stecher pentru cablul de alimentare
• tub protectie din PVC pentru gaura din perete
• flansa tub protectie gaura perete
• canal de cablu PVC
• doza Wallbox pentru premontajul unitatii interne
• pompa de condens (optional, in cazul in care condensul trebuie eliminat la o inaltime mai mare decat cea a unitatii interne)
• pulverizator condens (optional, in cazul in care doriti sa eliminati condensul prin pulverizare la exterior)
• niplu prelungire furtun condens (optional)
• niplu Y furtun condens (optional)
• nipluri si holendere (optional, in cazul in care prelungiti tevile de cupru)
• spray curatare AC deja instalat (optional)
