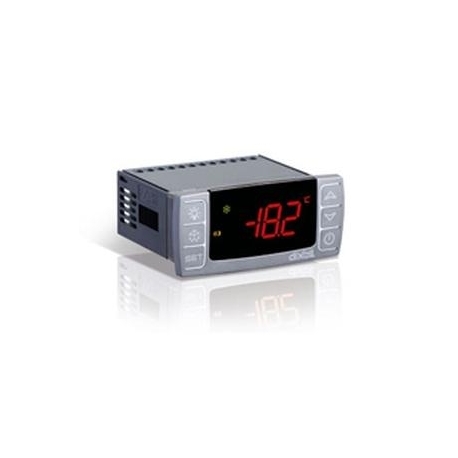

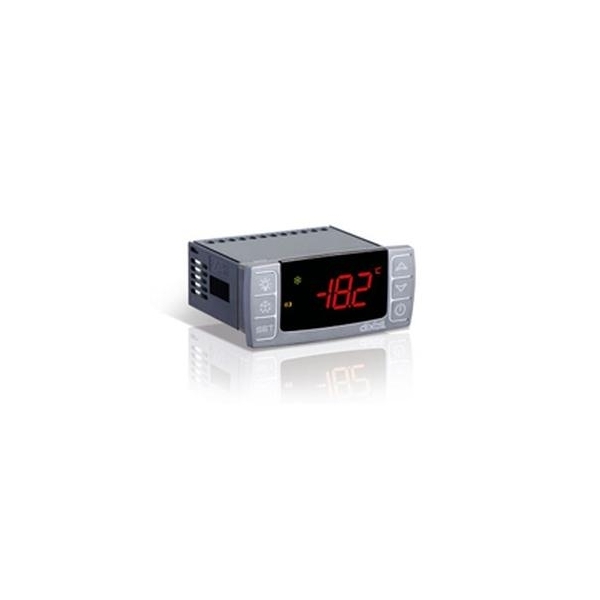

Dixell XR20CX, releu 20(8)A, sonda NTC neinclusa

Dixell XR20CX este un termostat digital pentru instalatii de racire si incalzire. XR20CX monitorizeaza temperatura prin intermediul unei sonde NTC sau PTC si controleaza degivrarea prin oprirea compresorului (off cycle defrost). Este prevazut cu un releu cu contact normal deschis pentru comanda compresorului frigorific. De asemenea termostatul are si o intrare digitala configurabila. Instrumentul este complet configurabil prin parametrii speciali ce pot fi setati usor de la tastatura sau cu un HOTKEY (echipament in care se pot memora setarile termostatului si programa si alte termostate cu aceleasi setari). La portul HOTKEY poate fi conectata o a doua sonda.

Pe display sunt afisati martori ce informeaza utilizatorul daca: compresorul este activat sau este in protectie (intarziere la porniri dese), degivrare activata, semnal de alarma, ciclu in desfasurare, economisire energie, unitate de masura (grade Celsius sau grade Fahrenheit).
Termostatul XR20CX permite activarea manuala a degivrarii, blocarea tastaturii pentru a se evita modificari accidentale ale parametrilor.
Intrarea digitala poate fi configurata pentru diverse moduri: contact usa, alarma externa, alarma grava, pornire degivrare.

Informatii suplimentare in limba romana gasiti in manualul Dixell XR20CX.

Specificatii tehnice termostat digital Dixell XR20CX-5N0C1:

• utilizare in aplicatii de frig si incalzire setabil prin parametrul CH
• alimentare 230 Vca / 50 Hz
• intrare sonda NTC sau PTC si intrare digitala. Portul HOTKEY permite extinderea numarului de sonde pana la 4 in total.

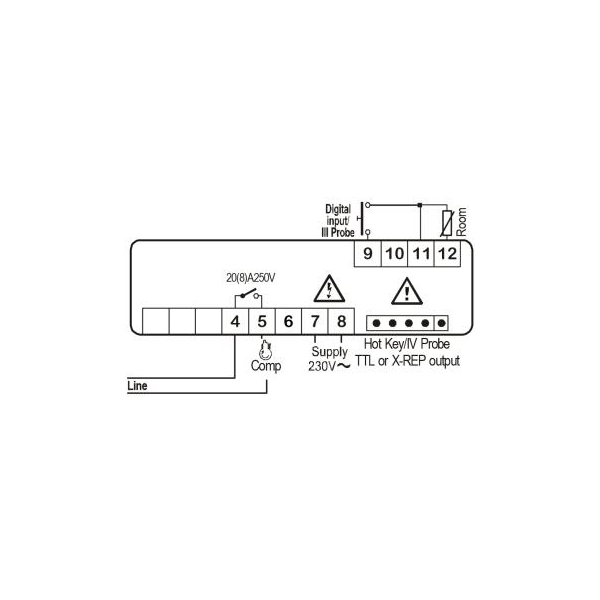

• o iesire releu pentru compresor cu contact normal deschis (NO) de 20A RLA (Lock-Rotor-Amps - curent de pornire) si 8A FLA (Full-Load Amps - curentul nominal maxim al compresorului)
• domeniul de masura si reglare a temperaturii:
      - sonda NTC: -40 - +110°С. Sondele NU sunt INCLUSE.
      - sonda PTC: -50 - +150°С
• diferential: 0,1 - 25,5°С
• calibrare sonda: -12 - +12°С
• activarea intarzierii iesirilor la pornire: 0 - 255 minute
• protectie la porniri dese: 0 - 50 min (intervalul minim intre oprirea compresorului si urmatoarea pornire)
• durata de functionare acompresorului cu senzor defect: 0 - 255 min
• durata pauza functionare compresor cu senzor defect: 0 - 255 min
• durata ciclu continuu: 0 - 24 ore
• intrare digitala configurabila: usa deschisa, alarma generica, alarma grava, schimbarea presiunii, inversare incalzire-racire, economie energie, polaritatea intrarii digitale
• blocare tastatura
• temperatura de operare: 0 - +60°С
• rezolutie: 0,1°С
• afisaj: 3 digiti si semn

Instrumentul se monteaza pe un panou intr-un decupaj de 71x29 mm si se fixeaza folosind blocajele speciale (prin click). Ecranul si tastatura pot fi protejate cu un capac transparent de protectie.

ATENTIE !

• NU pozati cablul sondei paralel cu cablul de alimentare!
• NU depasiti curentul maxim admis de releu - curentul de pornire al compresorului este de 5-10 ori mai mare decat curentul nominal. In cazul sarcinilor superioare utilizati un releu extern (contactor electric)
• Senzorul se monteaza cu bulbul in sus pentru a preveni deteriorarea sa prin infiltrare de lichid, departe de curentii de aer sau ventilatoare (pentru o masurare corecta a temperaturii)
