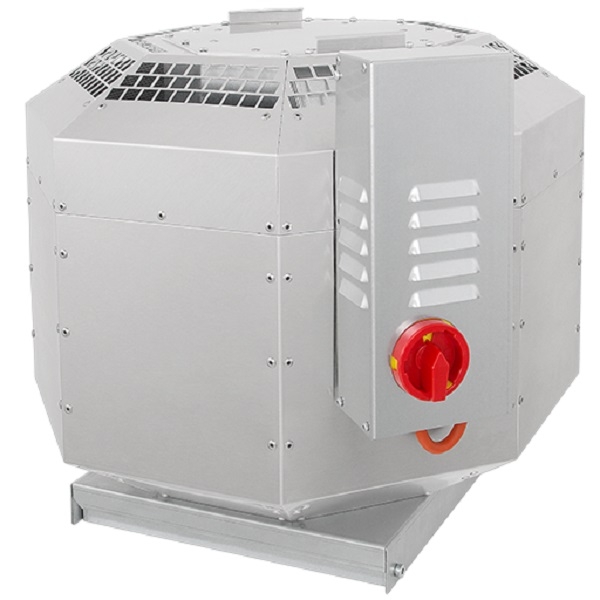

Ventilator de acoperis Ruck DVNI 500 D4 30

Ventilatorul Ruck DVNI 500 D4 30 (cod produs 145042) este un ventilator centrifugal de acoperis cu palete orientate inapoi si evacuare verticala. Evacuarea de aer este protejata printr-o grila de protectie impotriva atingerii, pasarilor, mizeriei si altor obiecte straine.

Ventilatorul a fost conceput pentru montaj facil pe soclu de acoperis (accesoriu optional) fara a fi necesara indepartarea carcasei. Tava de colectare grasime si jgheabul de scurgere integrate evita murdarirea acoperisului si asigura o evacuare controlata a impuritatilor impregnate cu grasime.

Elicea cu eficienta optimizata cu palete orientate inapoi este montata pe arborele unui motor trifazic IE-3 cu control prin tensiune. Elicea este prevazuta cu sistem de fixare pe arbore de tip taperlock care asigura o calitate mai buna a echilibrarii si stabilitate operationala superioara. Motorul de actionare este amplasat in afara curentului de aer si proiectat conform IP55. Pentru utilizare fara intretinere sunt folositi rulmenti cu ungere pe intreaga durata de viata, etansati pe ambele parti. Protectia termica a motorului este asigurata prin intermediul unui contact termic integrat in infasurare si conectat extern. Alimentarea electrica se face prin intermediul intrerupatorului integrat.
Exhaustoarele cu seria DVNI..D4 se alimenteaza direct la 400V (trifazat in conexiune stea sau triunghi) sau printr-un convertizor de frecventa daca se doreste turatie reglabila.

Caracteristici ventilator de acoperis DVNI 500 D4 30:

• Carcasa este din aluminiu rezistent la apa de mare, elicea cu palete curbate inapoi este din tabla de otel acoperita cu pulbere.
• Carcasa izolata fonic cu vata minerala de 40 mm grosime
• Temperatura mediu transportat pana la 120°C
• Ventilator asamblat pe suporturi antivibrante
• Tava de colectare cu drenaj
• Unitatea ventilatorului rabatabila, turatie reglabila, rulmenti cu ungere pe durata de viata, nu necesita intretinere
• Protectie motor la locul de montaj, intrerupator montat pe carcasa IP55, instalarea se face in exteriorul camerelor incalzite
• Motorul este in afara curentului de aer

Specificatii tehnice ventilator Ruck DVNI 500 D4 30:

• diametru exterior flansa conexiune tubulatura: 438 mm
• debit disponibil maxim: 7905 m³/h
• presiune maxima: 820 Pa
• tip motor: asincron, controlabil prin tensiune
• tensiune nominala: 400V/50Hz
• putere nominala: 1342 W
• curent nominal: 2,6 A
• curent maxim de operare: 2,7 A
• turatie nominala: 1450 rot/min
• turatie maxima: 1485 rot/min
• frecventa maxima permisa: 50 Hz
• numar de poli: 4
• protectie motor: IP55
• temperatura ambientala (maxima permisa la nominal): 50°C
• temperatura ambientala (maxima permisa): 50°C
• temperatura aer transportat (max): 120°C
• temperatura minima de lucru: -20°C
• temperatura de depozitare: +5°C ÷ +40°C - evitati variatii mari de temperatura
• poate fi instalat la exterior cu accesorii adecvate

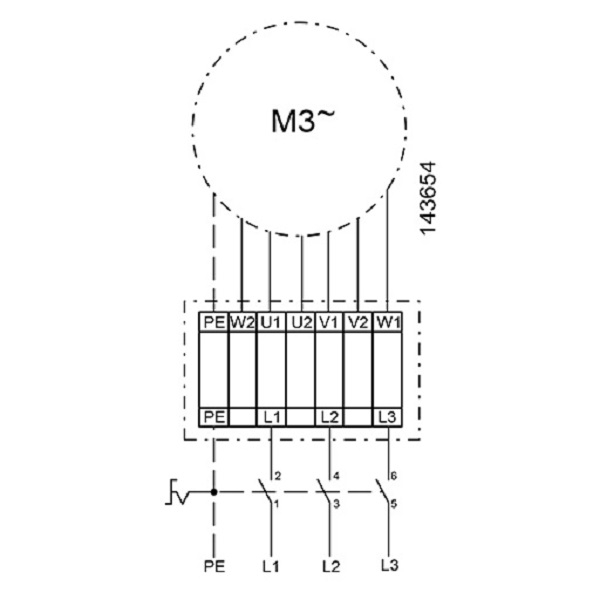

• schema de conexiuni: 146916

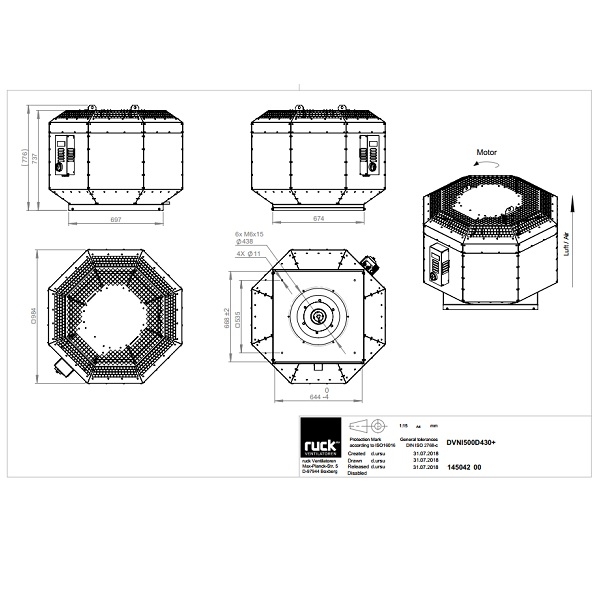

Dimensiuni ventilator Ruck DVNI 500 D4 30:

• dimensiuni carcasa (latime x adancime x inaltime): 984 x 984 x 776 mm
• diametru racord tubulatura: 535 mm
• greutate: 105 kg

Va recomandam ca montajul exhaustorului DVNI 500 D4 30 sa fie executat doar de personal calificat, conform instructiunilor de montaj si utilizare si a prescriptiilor si normelor in vigoare (existente in pachetul de livrare).
Urmatoarele elemente trebuie avute in vedere si respectate:

• Podeaua trebuie sa fie plana si nivelata. Nu sunt permise inclinatii sau neplaneitate in nicio directie. Doar astfel poate fi garantata o functionare corespunzatoare.
• Se vor utiliza doar accesorii de montaj potrivite si adecvate.
• Echipamentul trebuie instalat in asa fel incat sa fie usor accesibil pentru intretinere si curatare.
• Echipamentul trebuie montat in toate punctele de fixare cu mijloace de fixare adecvate si omologate.
• Nu tensionati ventilatorul la montaj.
• In afara locurilor marcate pentru fixarea suruburilor de prindere, este interzisa executarea de alte gauri in carcasa sau infiletarea de suruburi suplimentare.
• Este interzisa suspendarea canalului de ventilatie de echipament.
• Pentru decuplarea sunetului pe structura, se recomanda o racordare flexibila atunci cand echipamentul este cuplat la un sistem de conducte.
• Conexiunile electrice se vor realiza conform cu diagrama de conectare si schema sirurilor de cleme.
• La utilizarea unui convertizor de frecventa, cablul dintre motor si convertizor (lungime maxima de 50 m) trebuie sa fie ecranat.

Continutul pachetului de livrare:

• ventilator de acoperis Ruck DVNI 500 D4 30
• instructiuni de instalare, operare si intretinere
• Declaratii de conformitate CE
• Declaratie de incorporare CE (Directiva 2006/42/CE)

Pentru instalarea ventilatorului puteti comanda urmatoarele accesorii:

1. MECANICE

• DSF 450-10 (cod produs 126193) - Suport acoperis orizontal
• DSF 450-12 (cod produs 133850) - Suport acoperis inclinatie 3 grade(puteti comanda suport pentru acoperis cu inclinatia intre 3 si 24 grade)
• DSS 450-10 (cod produs 126461) - Suport de acoperis cu izolatie termica si sonora
• DSS 450-12 (cod produs 134444) - Suport de acoperis cu izolatie termica si sonora inclinatie 3 grade(puteti comanda suport pentru acoperis cu inclinatia intre 3 si 24 grade)
• DAF 400 (cod produs 109826) - Flansa intrare 150 mm
• DAS 400 F4 (cod produs 150093) - Racord flexibil de 400 mm
• DVK 400 10 (cod produs 152897) - Clapeta de sens automata
• DAP 450 (cod produs 133976) - Placa adaptor montaj pentru acoperis

2. ELECTRICE

• MS 02 (cod produs 140409) - Releu protectie motor cu functie de intrerupator
• FU 15 10 (cod produs 141844) - Convertizor de frecventa alimentat la 230V, 750W, IP20
• FU 15 13 (cod produs 141855) - Convertizor de frecventa alimentat la 230V, 750W, IP66
• FU 15 16 (cod produs 141866) - Convertizor de frecventa alimentat la 400V, 750W, IP20
• FU 15 19 (cod produs 141877) - Convertizor de frecventa alimentat la 400V, 750W, IP66
• MTP 20 (cod produs 128146) - Potentiometru 0-10V, reglaj continuu
• MTP 30 (cod produs 143289) - Comutator potentiometru 3 trepte
• MTP 40 (cod produs 147359) - Potentiometru MTP
• MTP 50 (cod produs 153133) - Potentiometru cu iesiri multifunctionale
• SEN AIR (cod produs 148641) - Traductor debit aer si temperatura
• CON P1000 (cod produs 115259) - Modul pentru Control presiune constanta cu functie de comutare zi-noapte
• CLIMASET01 (cod produs 111314) - Set accesorii pentru CON P1000, furtun de presiune, nipluri si suruburi

IMPORTANT! Convertizoarele de frecventa se livreaza preconfigurate pentru acest ventilator.
