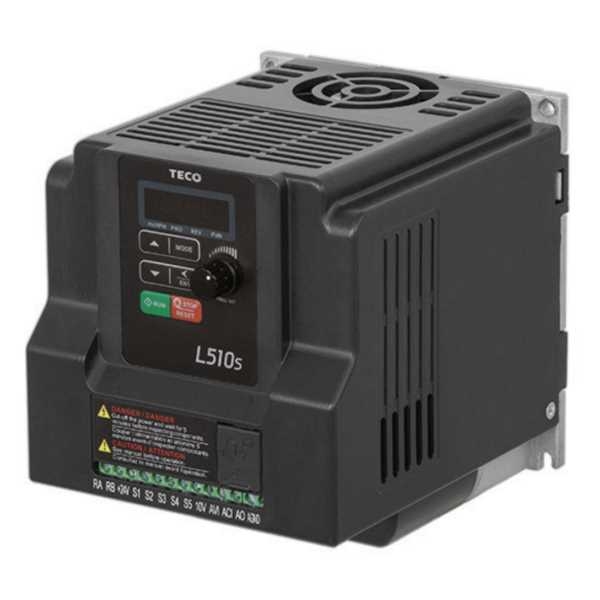

Convertizor frecventa TECO L510s 2,2kW 230V IP20

2.2-230-20

  • utilizare: variator turatie motor ventilator, pompa;
  • rol: control variabil al frecventei;
  • tensiunea de alimentare: monofazat 200-240 V, 50/60 Hz;
  • tensiunea de iesire: 0-240 V, 3 faze;
  • puterea de iesire: 2,2 kW;
  • curent nominal de iesire: 10,5 A;
  • clasa protectie: IP20;
  • protectie a convertizorului si a motorului;
  • temperatura de operare: -10°C - +40°C;
  • producator: Teco

More details

IN STOC

2 054,00 lei TVA inclus

Beneficii Frigotehnie.ro

DETALII PRODUS

Convertizoarele de frecventa sunt dispozitive electronice care permit reglarea turatiei unui motor trifazat cu care poate fi dotat un ventilator sau o pompa de exemplu, prin modificarea frecventei (si in acelasi timp a tensiunii de alimentare pentru a pastra cuplul constant). Avantajele majore oferite de folosirea unui convertizor sunt posibilitatea dozarii debitului dupa nevoie si economia de energie.

Reglarea turatiei acestor echipamente se poate face astfel:
1. in bucla deschisa - convertizorul aproximeaza turatia motorului prin valoarea curentului absorbit de acesta
2. in bucla inchisa - convertizorul primeste informatii despre turatia motorului de la un traductor de turatie montat pe acesta

Constructiv, un convertizor de frecventa este alcatuit dintr-un redresor si un filtru pentru a obtine o tensiune continua, urmate de un invertor care genereaza tensiunea de iesire alternativa trifazata. Se stie ca turatia unui motor trifazat depinde de frecventa tensiunii sale de alimentare. Regland frecventa acesteia, se modifica viteza de rotatie a campului invartitor generat de stator respectiv turatia rotorului.

Alegerea convertizorului se face in functie de puterea motorului ce va fi actionat, de tensiunea de alimentare (monofazat sau trifazat), de gradul de protectie necesar si facilitatile suplimentare dorite (modul de comanda, comunicatie etc).

Specificatii tehnice convertizor frecventa TECO L510s 230V 2,2kW IP20:
1. tensiunea de alimentare: monofazat 200-240 V, 50/60 Hz
2. curent de intrare maxim: 21 A
3. tensiunea de iesire: 0-240 V, 3 faze
4. puterea de iesire (puterea maxima a motorului): 2,2 kW (3 CP)
5. curent nominal de iesire: 10,5 A
6. control variabil al frecventei intre 0,01 si 599,00 Hz
7. protectie a convertizorului si a motorului
8. filtru interferente clasa A integrat (conform standardelor (IEC)EN61800-3 si (IEC)EN61800-5-1)
9. interfete de comunicatie Modbus RS485/ Profibus/ DeviceNet/ Ethernet(TCP/IP)/ CANopen integrate
10. pornire usoara a motorului
11. detectie la suprasarcina
12. viteze presetate: 8
13. temperatura de operare: -10°C - +40°C
14. temperatura de stocare: -20°C - +60°C
15. umiditate relativa maxima: 95% (fara condens)
16. functie "Mod incendiu" (pentru ventilatoare de extragere a fumului)
17. auto-restart dupa o intrerupere momentana a alimentarii
18. clasa protectie: IP20

Dimensiuni de gabarit convertizor frecventa 2,2kW TECO L510s:
1. inaltime x latime x adancime: 144 x 118 x 150 mm
2. greutate: 1,5 kg

Pentru fiecare tip de ventilator Ruck, convertizoarele se livreaza cu parametrii presetati din fabrica.
Convertizorul de frecventa TECO L510s 2,2kW 230V IP20 poate fi comandat dupa urmatoarele denumiri si coduri corespunzatoare modelelor de ventilatoare Ruck:
FU 22 10 (cod produs 141845) - setat pentru ventilatoarele de extractie Ruck MPS 560 D4 30, MPC 560 D4 30/ T30/ TI 30, DVN/DVNI 560 D4 30
FU 22 21 (cod produs 154331) - setat pentru ventilatorul de tubulatura 500 mm Ruck EL 500 D4 01
FU 22 23 (cod produs 155153) - setat pentru ventilatorul de tubulatura 400 mm Ruck AL 400 D2 01
FU 22 27 (cod produs 155173) - setat pentru ventilatorul de tubulatura 560 mm Ruck AL 560 D4 02
FU 22 31 (cod produs 155186) - setat pentru ventilatorul de tubulatura 710 mm Ruck AL 710 D6 01

ATENTIE!
1. La utilizarea in aer liber, asigurati-va ca echipamentul este protejat impotriva luminii solare directe.
2. Daca inserati in circuitul de alimentare un intrerupator de curent rezidual, folositi unul diferential RCD sensibil la toate tipurile de curent (deci de tip B sau B+).
3. Cablul de alimentare dintre convertizorul de frecventa si motor trebuie sa fie ecranat, cu ecranajul conectat la ambele capete. Lungimea cablului trebuie sa fie mai mica de 50 de metri, altfel pot apare defectiuni in functionare.
