Ventilator de tubulatura 710 mm Ruck AL 710 D4 01

154141

  • ventilator de tubulatura de inalta eficienta;
  • dimensiune tubulatura: 710 mm;
  • debit maxim: 36580 m³/h;
  • presiune maxima: 855 Pa;
  • tip motor: trifazat asincron;
  • tip conexiune: triunghi;
  • alimentare: 400 V / 50 Hz;
  • putere maxima: 10200 W;
  • model: AL 710 D4 01;
  • cod produs: 154141;
  • producator: Ruck

More details

IN STOC

8 100,00 lei TVA inclus

Beneficii Frigotehnie.ro

DETALII PRODUS

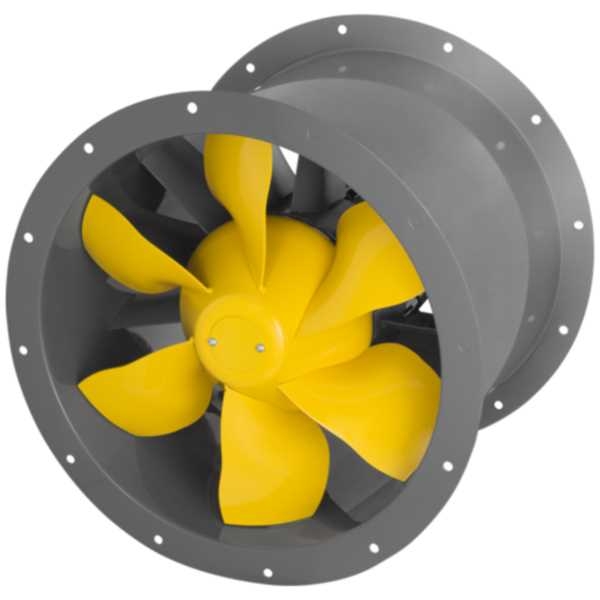

Ventilatorul de tubulatura AL 710 D4 01 (cod produs 154141) este un ventilator axial de presiune medie din seria AXIALINE, cu motor trifazat, fabricat de producatorul german Ruck. Ventilatorul are o eficienta aerodinamica foarte mare iar fluxul de aer trece peste motor.

Elicea ventilatorului este optimizata aerodinamic avand 6 palete profilate tridimensional, cu butuc conic. Are o constructie sudata robusta, cu sistem consacrat de fixare pe arbore Taper-Lock usor de asamblat.
Suprafata elicei este acoperita cu pulbere pentru a garanta categoria de corozivitate C3 conform DIN EN ISO 12944-2. Este echilibrata conform DIN ISO 1940 in clasa de echilibrare G6.3.

Carcasa tubulara in constructie sudata este optimizata pentru greutate redusa, cu palete de ghidare tridimensional optimizate aerodinamic pentru instalare in directie orizontala si verticala a aerului.
Carcasa este presata direct pe flansele de conectare cu model de gauri bazat pe EUROVENT ½. Suprafata carcasei este acoperita cu pulbere pentru a garanta categoria de corozivitate C3 conform DIN EN ISO 12944-2.

Motorul trifazat este foarte eficient (standard IEC), avand flansa de prindere standard tip B14, clasa de eficienta IE3, clasa de izolatie F, clasa de protectie IP55, fiind proiectat pentru pornire la rece la 20°C si pentru controlul turatiei prin convertizor de frecventa. Conectarea electrica se face prin cutia de borne premontata sau prin intrerupator (accesoriu).
Statorul in aval de elice are atat rol aerodinamic, crescand presiunea si eficienta ventilatorului, cat si de a asigura o rigidizare extrema a carcasei.
Motorul este echipat cu rulmenti cu lubrifiere permanenta fara intretinere. Durata de viata pentru conditii normale de functionare este estimata la aproximativ 30.000 de ore de functionare.

Specificatii tehnice ventilator Ruck AL 710 D4 01:
1. dimensiune tubulatura: 710 mm
2. debit disponibil maxim: 36580 m³/h
3. presiune maxima: 855 Pa
4. tip motor: trifazat asincron
5. tip conexiune: triunghi
6. tensiune nominala: 400 V / 50 Hz
7. putere nominala: 5938 W
8. putere maxima consumata: 10200 W
9. curent nominal: 11,9 A
10. curent maxim de operare: 16,8 A
11. turatie nominala: 1480 rot/min
12. turatie maxima: 1920 rot/min
13. frecventa maxima permisa: 65 Hz
14. numar de poli: 4
15. protectie motor: IP55
16. temperatura ambientala (max): 60°C
17. temperatura aer transportat (max): 60°C
18. temperatura minima de lucru: -20°C
19. temperatura de depozitare: +5°C ÷ +40°C
20. montaj: orizontal sau vertical
21. poate fi instalat la exterior

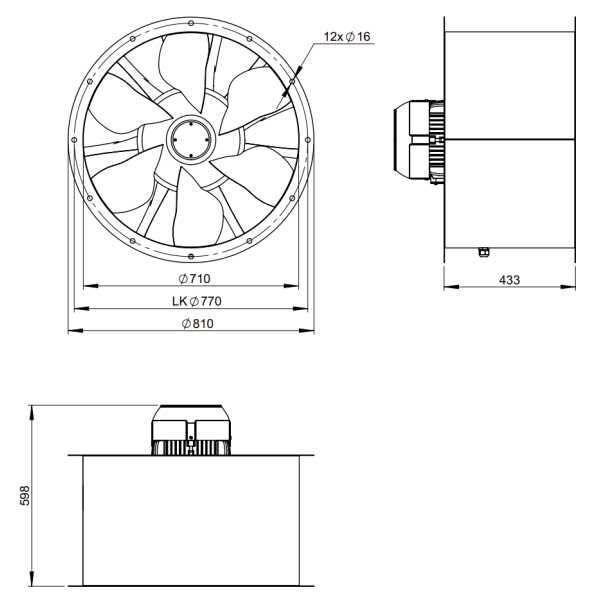

Dimensiuni de gabarit Ruck AL710D401:
1. lungime carcasa (cu flanse): 433 mm
2. lungime totala: 598 mm
3. diametru carcasa: 710 mm
4. diametru exterior flansa conexiune tubulatura: 810 mm
5. greutate: 98,5 kg

Va recomandam ca montajul ventilatorului Ruck AL 710 D4 01 sa fie executat doar de personal calificat, conform instructiunilor de montaj si utilizare si a prescriptiilor si normelor in vigoare (existente in pachetul de livrare).
Urmatoarele elemente trebuie avute in vedere si respectate:
1. Podeaua trebuie sa fie plana si nivelata. Nu sunt permise inclinatii sau neplaneitate in nicio directie. Doar astfel poate fi garantata o functionare corespunzatoare.
2. Se vor utiliza doar accesorii de montaj potrivite si adecvate.
3. Echipamentul trebuie instalat in asa fel incat sa fie usor accesibil pentru intretinere si curatare.
4. Echipamentul trebuie montat in toate punctele de fixare cu mijloace de fixare adecvate si omologate.
5. Nu tensionati ventilatorul la montaj.
6. In afara locurilor marcate pentru fixarea suruburilor de prindere, este interzisa executarea de alte gauri in carcasa sau infiletarea de suruburi suplimentare.
7. Este interzisa suspendarea canalului de ventilatie de echipament.
8. Pentru decuplarea sunetului pe structura, se recomanda o racordare flexibila atunci cand echipamentul este cuplat la un sistem de conducte.

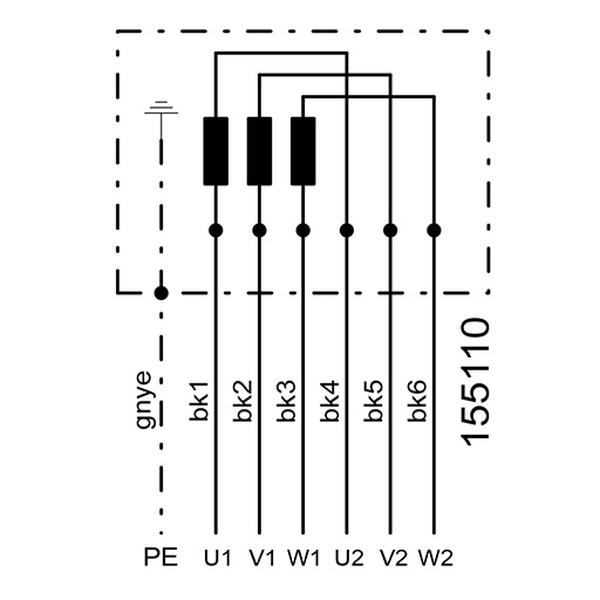

9. Conexiunile electrice se vor realiza conform cu diagrama de conectare si schema sirurilor de cleme.
10. Tipul, sectiunea si lungimea cablurilor trebuie stabilite de un electrician autorizat.

ATENTIE!
1. Turatia ventilatorului poate fi controlata numai prin intermediul convertizoarelor de frecventa. Utilizarea altor modalitati de control a turatiei, cum ar fi controlul tensiunii, va deteriora direct motorul.
Producatorul ofera convertizoare de frecventa testate si aprobate ca accesorii. Acestea sunt livrate preconfigurate exact in functie de puterea si turatia fiecarui motor. In cazul in care sunt utilizate marci terte, parametrii urmatori trebuie sa fie corect setati: frecventa nominala, frecventa maxima, curentul maxim motor Imax. Gasiti acesti parametri pe placuta de fabricatie.
2. Curentul si puterea motorului nu trebuie sa depaseasca valorile indicate pe placa de timbru a motorului. Viteza maxima specificata a ventilatorului nu trebuie depasita niciodata, deoarece in caz contrar motorul si ventilatorul vor fi distruse de aceasta suprasarcina, iar componentele desprinse pot distruge alte componente ale sistemului.
3. In timpul functionarii, motoarele electrice se incalzesc. Conditiile de lucru (temperaturi mari ambientale sau ale aerului transportat, praf) pot conduce la depasirea temperaturii limita de siguranta si deterioarea motorului. Pentru a evita acest lucru sunt posibile diferite tipuri de monitorizare a temperaturii, dintre care cel putin unul trebuie instalat la locul de montaj:
a) monitorizarea curentului termic al motorului prin intermediul convertizorului de frecventa
b) intrerupator termic protectie motor

Continutul pachetului de livrare:
1. ventilator axial Ruck AL 710 D4 01
2. instructiuni de instalare, operare si intretinere
3. Declaratii de conformitate CE
4. Declaratie de incorporare CE (Directiva 2006/42/CE)

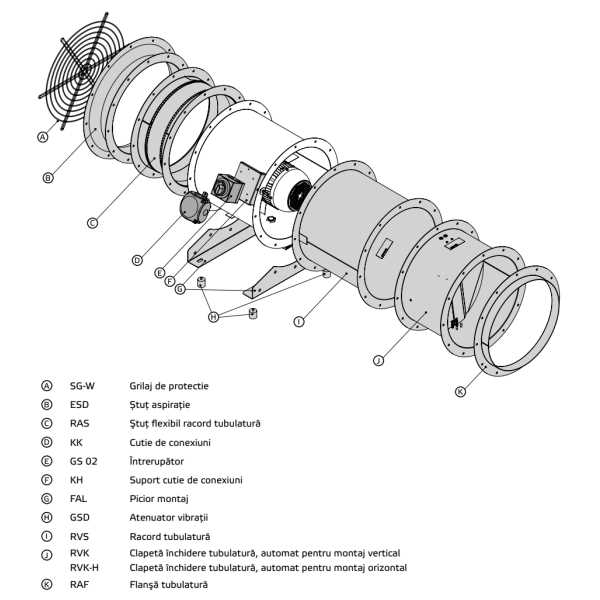

Pentru instalarea ventilatorului puteti comanda urmatoarele accesorii (conform figurii 4):
1. MECANICE
SGE 710 (cod produs 154083) - Grila de protectie
SGW 710 (cod produs 154056) - Grila de protectie
ESD 710 (cod produs 153939) - Stut aspiratie
RAS 710 (cod produs 154253) - Stut flexibil racord tubulatura
FAL 710 (cod produs 154812) - Picior montaj
RVS 710 (cod produs 154201) - Racord tubulatura
RVK 710 (cod produs 153914) - Clapeta inchidere tubulatura automat pentru montaj vertical
RVK H 710 (cod produs 154879) - Clapeta inchidere tubulatura automat pentru montaj orizontal
RAF 710 (cod produs 154024) - Flansa tubulatura
GSD - Atenuator vibratii pentru FAL 710

2. ELECTRICE
GS 02 (cod produs 105386) - Intrerupator
MTP 20 (cod produs 128146) - Potentiometru
MTP 30 (cod produs 143289) - Potentiometru in 3 trepte
CON P1000 (cod produs 115259) - Modul pentru Control presiune constanta
FU 75 04 (cod produs 155184) - Convertizor de frecventa alimentat la 400V, IP20
FU 75 05 (cod produs 155185) - Convertizor de frecventa alimentat la 400V, IP66
IMPORTANT! Convertizoarele de frecventa se livreaza preconfigurate pentru acest ventilator.
