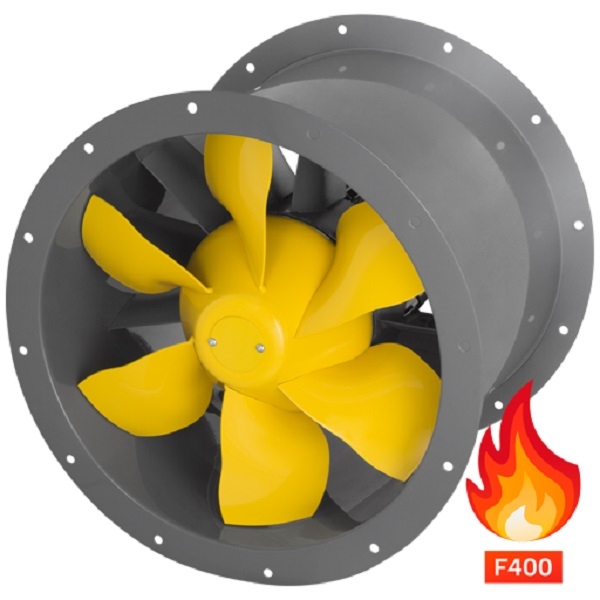

Ventilator de tubulatura Ruck AL 450 D4 F4 01

Ventilatorul de tubulatura AL 450 D4 F4 01 (cod produs 154708) este un ventilator axial controlabil prin frecventa, cu motor trifazat, fabricat de producatorul german Ruck. Ventilatorul are o eficienta aerodinamica foarte mare iar fluxul de aer trece peste motor. Este certificat pentru desfumare conform DIN EN 12101-3 (400°C / 120 min).

Elicea ventilatorului este optimizata aerodinamic avand 6 palete profilate tridimensional, cu butuc conic. Are o constructie sudata robusta, cu sistem consacrat de fixare pe arbore Taper-Lock usor de asamblat.

Carcasa tubulara in constructie sudata este optimizata pentru greutate redusa, cu palete de ghidare tridimensional optimizate aerodinamic pentru instalare in directie orizontala si verticala a aerului.

Carcasa este presata direct pe flansele de conectare cu model de gauri bazat pe EUROVENT ½. Suprafata carcasei este acoperita cu pulbere pentru a garanta categoria de corozivitate C3 conform DIN EN ISO 12944-2.

Motorul trifazat este foarte eficient (standard IEC), avand flansa de prindere standard tip B14, clasa de eficienta IE3, clasa de izolatie H, clasa de protectie IP55, fiind proiectat pentru pornire la rece la 20°C si pentru controlul turatiei prin convertizor de frecventa. Conectarea electrica se face prin cutia de borne premontata sau prin intrerupator (accesoriu).

Statorul in aval de elice are atat rol aerodinamic, crescand presiunea si eficienta ventilatorului, cat si de a asigura o rigidizare extrema a carcasei.

Motorul este echipat cu rulmenti cu lubrifiere permanenta fara intretinere. Durata de viata pentru conditii normale de functionare este estimata la aproximativ 30.000 de ore de functionare.

Specificatii tehnice ventilator Ruck AL 450 D4 F4 01:

• dimensiune tubulatura: 450 mm
• debit disponibil maxim: 8460 m³/h
• presiune maxima: 280 Pa
• tip motor: trifazat asincron
• tip conexiune: stea
• tensiune nominala: 400 V / 50 Hz
• putere nominala: 709 W
• putere maxima: 1129 W
• curent nominal: 1,4 A
• curent maxim de operare: 1,4 A
• turatie nominala: 1450 rot/min
• turatie maxima: 1750 rot/min
• frecventa maxima permisa: 50 Hz
• numar de poli: 4
• protectie motor: IP55
• temperatura ambientala (max): 60°C
• temperatura aer transportat (max): 60°C
• temperatura minima de lucru: -20°C
• temperatura de depozitare: +5°C ÷ +40°C
• montaj: orizontal sau vertical
• poate fi instalat la exterior

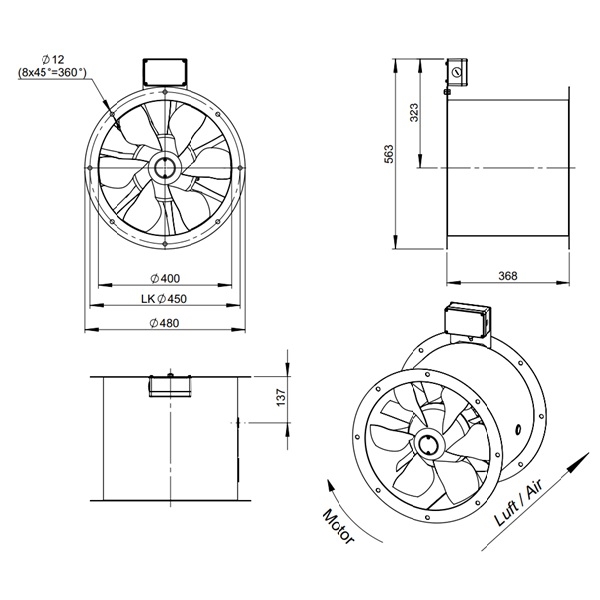

Dimensiuni de gabarit Ruck AL450D4F401:

• lungime: 368 mm
• diametru carcasa: 450 mm
• diametru exterior flansa conexiune tubulatura: 530 mm
• greutate: 29,2 kg

Va recomandam ca montajul ventilatorului Ruck AL 450 D4 F4 01 sa fie executat doar de personal calificat, conform instructiunilor de montaj si utilizare si a prescriptiilor si normelor in vigoare (existente in pachetul de livrare).
Urmatoarele elemente trebuie avute in vedere si respectate:

• Podeaua trebuie sa fie plana si nivelata. Nu sunt permise inclinatii sau neplaneitate in nicio directie. Doar astfel poate fi garantata o functionare corespunzatoare.
• Se vor utiliza doar accesorii de montaj potrivite si adecvate.
• Echipamentul trebuie instalat in asa fel incat sa fie usor accesibil pentru intretinere si curatare.
• Echipamentul trebuie montat in toate punctele de fixare cu mijloace de fixare adecvate si omologate.
• Nu tensionati ventilatorul la montaj.
• In afara locurilor marcate pentru fixarea suruburilor de prindere, este interzisa executarea de alte gauri in carcasa sau infiletarea de suruburi suplimentare.
• Este interzisa suspendarea canalului de ventilatie de echipament.
• Pentru decuplarea sunetului pe structura, se recomanda o racordare flexibila atunci cand echipamentul este cuplat la un sistem de conducte.

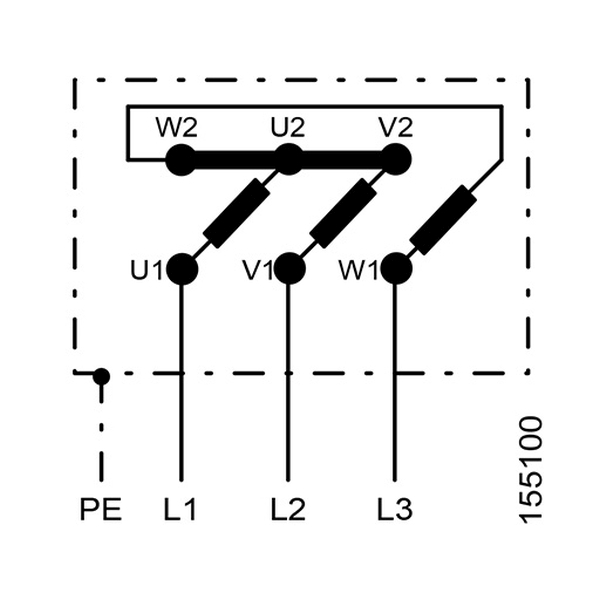

• Conexiunile electrice se vor realiza conform cu diagrama de conectare si schema sirurilor de cleme.
• Tipul, sectiunea si lungimea cablurilor trebuie stabilite de un electrician autorizat.

ATENTIE!

• Turatia ventilatorului poate fi controlata numai prin intermediul convertizoarelor de frecventa. Utilizarea altor modalitati de control a turatiei, cum ar fi controlul tensiunii, va deteriora direct motorul. Producatorul ofera convertizoare de frecventa testate si aprobate ca accesorii. Acestea sunt livrate preconfigurate exact in functie de puterea si turatia fiecarui motor. In cazul in care sunt utilizate marci terte, parametrii urmatori trebuie sa fie corect setati: frecventa nominala, frecventa maxima, curentul maxim motor Imax. Gasiti acesti parametri pe placuta de fabricatie.
• Curentul si puterea motorului nu trebuie sa depaseasca valorile indicate pe placa de timbru a motorului. Viteza maxima specificata a ventilatorului nu trebuie depasita niciodata, deoarece in caz contrar motorul si ventilatorul vor fi distruse de aceasta suprasarcina, iar componentele desprinse pot distruge alte componente ale sistemului.
• In timpul functionarii, motoarele electrice se incalzesc. Conditiile de lucru (temperaturi mari ambientale sau ale aerului transportat, praf) pot conduce la depasirea temperaturii limita de siguranta si deterioarea motorului.

Pentru a evita acest lucru sunt posibile diferite tipuri de monitorizare a temperaturii, dintre care cel putin unul trebuie instalat la locul de montaj:

• monitorizarea curentului termic al motorului prin intermediul convertizorului de frecventa
• intrerupator termic protectie motor

Continutul pachetului de livrare:

• ventilator axial Ruck AL 450 D2 F4 01
• instructiuni de instalare, operare si intretinere
• Declaratii de conformitate CE
• Declaratie de incorporare CE (Directiva 2006/42/CE)

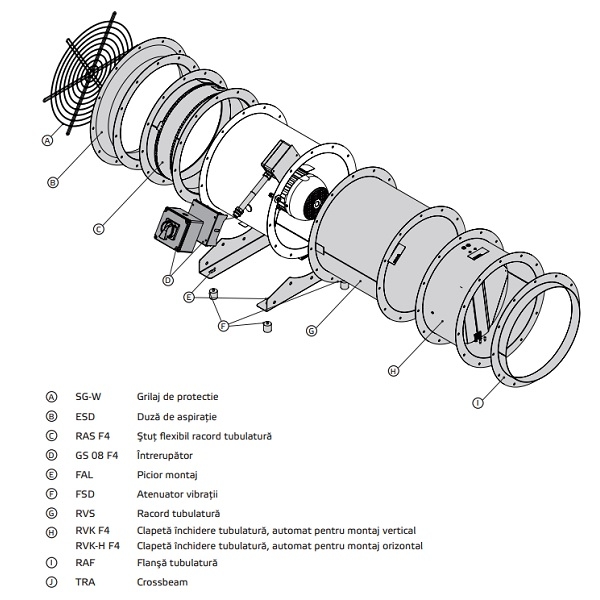

Pentru instalarea ventilatorului puteti comanda urmatoarele accesorii (conform figurii 4):
1. MECANICE

• SGE 450 (cod produs 154075) - Grila de protectie
• SGW 450 (cod produs 154051) - Grila de protectie
• ESD 450 (cod produs 153957) - Stut aspiratie
• RAS 450 F4 (cod produs 154303) - Stut flexibil racord tubulatura
• FAL 450 (cod produs 154808) - Picior montaj
• RVS 450 (cod produs 154189) - Racord tubulatura
• RVK 450 F4 (cod produs 154303) - Clapeta inchidere tubulatura automat pentru montaj vertical
• RVK H 450 F4 (cod produs 154394) - Clapeta inchidere tubulatura automat pentru montaj orizontal
• RAF 450 (cod produs 154020) - Flansa tubulatura
• FSD 02 - Atenuator vibratii
• TRA - Crossbeam (traversa)

2. ELECTRICE

• GS 08-F4 (cod produs 154397) - Intrerupator
• MTP 20 (cod produs 128146) - Potentiometru
• MTP 30 (cod produs 143289) - Potentiometru in 3 trepte
• CON P1000 (cod produs 115259) - Modul pentru Control presiune constanta
• FU 075 49 (cod produs 155164) - Convertizor de frecventa alimentat la 230V, IP66
• FU 075 51 (cod produs 155166) - Convertizor de frecventa alimentat la 400V, IP66
• CLIMASET01 (cod produs 111314) - Set accesorii pentru CON P1000, furtun de presiune, nipluri si suruburi
• SEN AIR (cod produs 148641) - Traductor debit aer si temperatura

IMPORTANT! Convertizoarele de frecventa se livreaza preconfigurate pentru acest ventilator.
