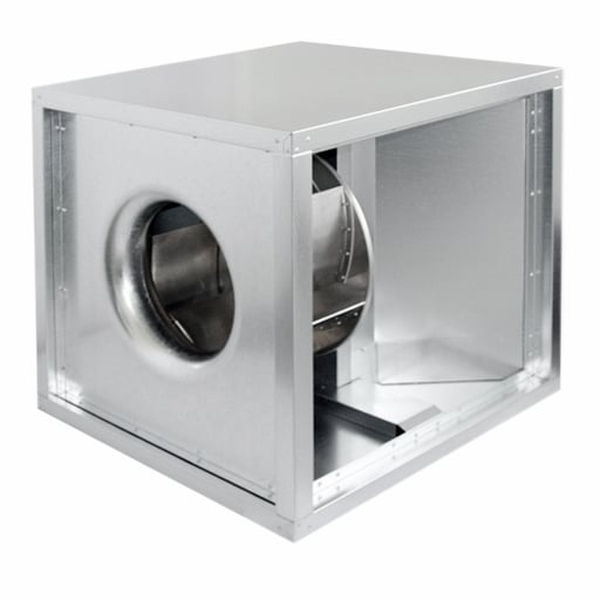

Ventilator hota Ruck MPC 280 D2 T40

Inlocuieste modelul: MPC 280 E2 20

Ventilatorul Ruck MPC 280 D2 T40 (cod produs 157214) este recomandat pentru extractia aerului contaminat cu grasimi din bucatarii, inclusiv pentru hote profesionale care nu sunt dotate cu ventilator.
Ventilatorul MPC 280 D2 T40 are motorul dispus in afara fluxului de aer, controlabil numai prin convertizoare de frecventa si permit o temperatura maxima a mediului transportat de 120°C (in functie de model).
Exhaustoarele cu seria MPC..D se alimenteaza la 400V (trifazat).

Caracteristici ventilator hota profesionala MPC 280 D2 T40:

• carcasa este construita din otel galvanizat si este izolata termoacustic cu 30 mm vata minerala ignifuga conform DIN EN 13501-1, clasa de combustie A1
• tava de colectare condens/grasime este integrata in baza carcasei
• racordul la drenaj este situat sub baza echipamentului
• peretii laterali pot fi repozitionati usor pentru a directiona fluxul de aer in cele doua variante posibile (lateral stanga/dreapta sau liniar)
• pentru lucrari de curatare si intretinere usa de revizie poate fi indepartata complet cu ajutorul manerului
• suprafata interioara a carcasei este complet neteda
• panourile laterale sunt insurubate in rama carcasei astfel incat niciun surub nu patrunde in interiorul carcasei
• elicea radiala cu palete curbate inapoi este confectionata din tabla de otel vopsita cu pulbere si este montata pe arborele unui motor standard IEC cu control prin tensiune
• rulmentii pe bile sunt fara intretinere, cu ungere pe intreaga durata de viata, etansati pe ambele parti
• controlul turatiei este posibil prin intermediul unui transformator in trepte
• motorul este dispus in afara fluxului de aer si protejat la suprasarcina termica prin contact termic standard integrat, cu fire in exterior (conectate in cutia de conexiuni)

Specificatii tehnice ventilator Ruck MPC 280 D2 T40:

• diametru interior conexiune tubulatura: 240 mm
• debit disponibil maxim: 2830 m³/h
• presiune maxima: 980 Pa
• tip motor: trifazat, controlabil prin frecventa
• tensiune nominala: 400 V / 50 Hz
• putere nominala: 550 W
• curent nominal: 2,26 A
• curent nominal (cablare 2): 1,31
• curent maxim de operare: 1,26 A
• turatie nominala: 1980 rot/min
• turatie maxima: 2920 rot/min
• numar de poli: 2
• protectie motor: IP55
• temperatura ambientala (max): 60°C
• temperatura aer transportat (max): 120°C
• temperatura minima de lucru: -20°C
• temperatura de depozitare: +5°C ÷ +40°C
• poate fi instalat la exterior cu accesorii adecvate
• schema de conexiuni: 141263

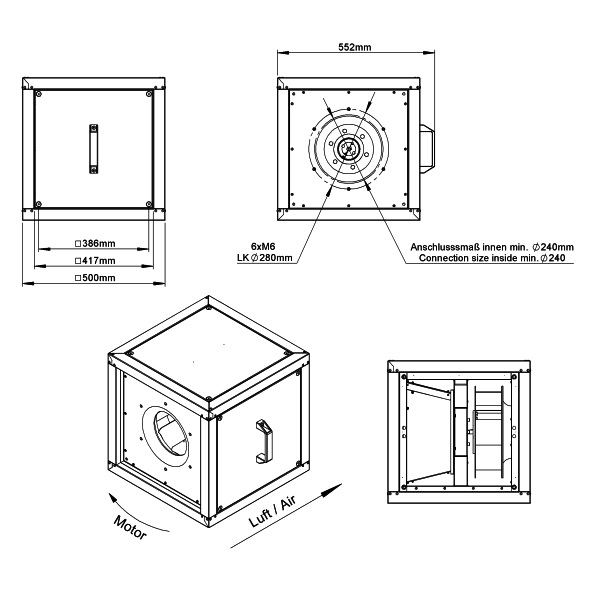

Dimensiuni ventilator hota exterior Ruck MPC 280 D2 T40:

• dimensiuni carcasa (latime x adancime x inaltime): 500 x 500 x 500 mm
• diametru interior racord tubulatura: 240 mm
• greutate: 36 kg

Va recomandam ca montajul exhaustorului Ruck MPC 280 D2 T40 sa fie executat doar de personal calificat, conform instructiunilor de montaj si utilizare si a prescriptiilor si normelor in vigoare (existente in pachetul de livrare).
Urmatoarele elemente trebuie avute in vedere si respectate:

• Podeaua trebuie sa fie plana si nivelata. Nu sunt permise inclinatii sau neplaneitate in nicio directie. Doar astfel poate fi garantata o functionare corespunzatoare
• Se vor utiliza doar accesorii de montaj potrivite si adecvate
• Echipamentul trebuie instalat in asa fel incat sa fie usor accesibil pentru intretinere si curatare
• Echipamentul trebuie montat in toate punctele de fixare cu mijloace de fixare adecvate si omologate
• Nu tensionati ventilatorul la montaj
• In afara locurilor marcate pentru fixarea suruburilor de prindere, este interzisa executarea de alte gauri in carcasa sau infiletarea de suruburi suplimentare
• Este interzisa suspendarea canalului de ventilatie de echipament
• Pentru decuplarea sunetului pe structura, se recomanda o racordare flexibila atunci cand echipamentul este cuplat la un sistem de conducte
• Conexiunile electrice se vor realiza conform cu diagrama de conectare si schema sirurilor de cleme
• Tipul, sectiunea si lungimea cablurilor trebuie stabilite de un electrician autorizat

Continutul pachetului de livrare:

• ventilator de extractie Ruck MPC 280 D2 T40
• instructiuni de instalare, operare si intretinere
• declaratii de conformitate CE
• declaratie de incorporare CE (Directiva 2006/42/CE)

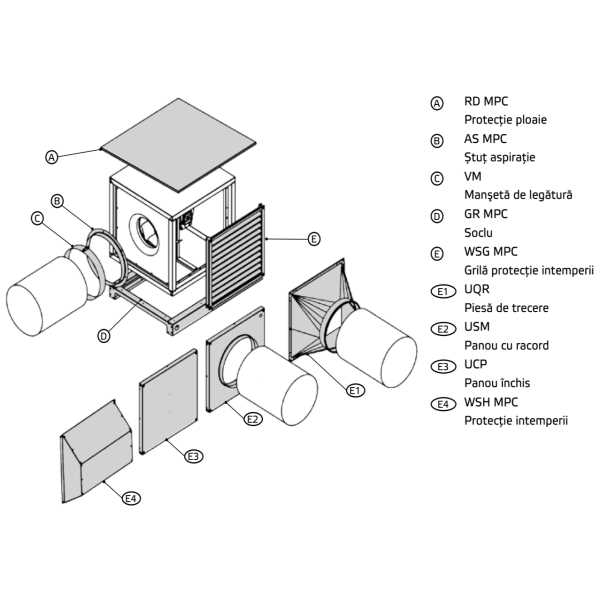

Pentru instalarea ventilatorului puteti comanda urmatoarele accesorii:
1. MECANICE

• GR MPC 01 (cod produs 123430) - Soclu
• WSH MPC 01 (cod produs 123431) - Protectie vreme rea pentru motor
• WSG MPC 500 (cod produs 140741) - Grila de protectie vreme rea pentru MPC / MPCT
• MB MPC 01 (cod produs 116411) - Paravan protectie motor
• UQR 500 250 01 (cod produs 136232) - Piesa de trecere patrat/rotund pentru evacuare MPC/MPCT
• UQR 500 315 01 (cod produs 136201) - Piesa de trecere patrat/rotund pentru evacuare MPC/MPCT
• USM 500 315 (cod produs 107181) - Panou izolat cu stut rotund pentru evacuare MPC/MPCT
• USM 500 355 (cod produs 107182) - Panou izolat cu stut rotund pentru evacuare MPC/MPCT
• AS MPC 250 (cod produs 140836) - Stut aspiratie pentru MPC/MPCT
• AS MPC 315 (cod produs 140844) - Stut aspiratie pentru MPC/MPCT
• AS MPC 355 (cod produs 140956) - Stut aspiratie pentru MPC/MPCT
• RD MPC 500 (cod produs 140073) - Acoperis ploaie
• UCP 500 (cod produs 142567) - Panou inchis pentru MPC
• VM 250 (cod produs 102651) - Manseta de legatura, 1 set = 2 buc, diametru 250 mm
• VM 315 (cod produs 102652) - Manseta de legatura, 1 set = 2 buc, diametru 315 mm
• VM 355 (cod produs 102653) - Manseta de legatura, 1 set = 2 buc, diametru 355 mm

2. ELECTRICE

• GS 03 (cod produs 107633) - Intrerupator
• MS 01 (cod produs 140407) - Releu protectie motor cu functie de intrerupator
• MTP 20 (cod produs 128146) - Potentiometru 0-10V, reglaj continuu
• MTP 30 (cod produs 143289) - Poteniometru in trepte, +10Vdc, tr. 1+2 setabile, tr.3 100% Vdc
• MTP 40 (cod produs 147359) - Potentiometru pentru conectare in cutie de borne
• MTP 50 (cod produs 168752) - Potentiometru cu iesire multifunctionala
• CON P1000 (cod produs 115259) - Controler presiune constanta cu functie de comutare zi-noapte
• CLIMASET01 (cod produs 168717) - Set accesorii pentru CON P1000, furtun de presiune, nipluri si suruburi
• SEN AIR (cod produs 148641) - Traductor debit aer si temperatura
• FU 075 10 (cod produs 141838) - Convertizor de frecventa, tensiune de iesire 0 230V, 3~, 750W, IP20
• FU 075 16 (cod produs 141849) - Convertizor de frecventa, tensiune de iesire 0-230V, 3~, 750W, IP66
• FU 075 22 (cod produs 141860) - Convertizor de frecventa,  tensiune de ieșire 0-400V, 3~, 750W, IP20
• FU 075 28 (cod produs 141871) - Convertizor de frecventa, tensiune de iesire 0-400V, 3~, 750W, IP66
